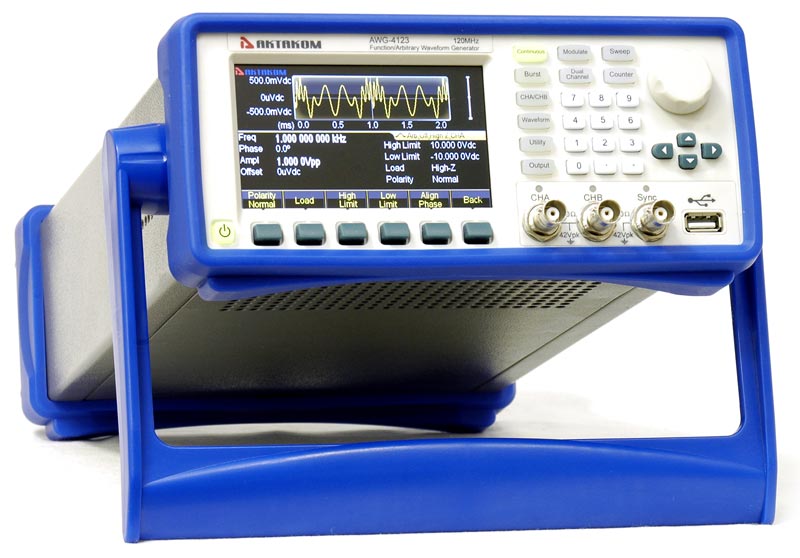

Генератор сигналов Актаком AWG-4123

Производитель

Актаком, Россия

Написать в Whatsapp

Уточнить цену

НАШЛИ ДЕШЕВЛЕ?
вернем разницу в цене

ВЗЯТЬ В АРЕНДУ
на сутки, неделю или месяц

Настройка входит в стоимость

Доставка
от 3-х дней

В наличии

Описание
Характеристики
Комплектация
Доставка

Описание

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (137 типов), пачек импульсов. 2 канала.

Характеристики

	Актаком AWG-4123
Характеристика	Значение
Максимальная выходная частота	120 МГц
Количество каналов	2
Форма сигнала	Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 150 типов специальной формы
Генерация гармоник	2...50
Частотные характеристики

Диапазон	синусоидальный сигнал	1 мкГц ~ 120 МГц
	прямоугольный сигнал	1 мкГц ~ 60 МГц
	импульсный сигнал	1 мкГц ~ 60 МГц
	пилообразный и треугольный сигнал	1 мкГц ~ 5 МГц
Встроенные формы	Количество точек участвующих в формировании сигнала	16 384
	Вертикальное разрешение	14 бит
	Частота дискретизации	500 Мвыб/сек
Разрешение по частоте		1 мкГц, 12 разрядов
Точность установки (18°C ~ 28°C)		2 ppm

Синусоидальный сигнал
Коэффициент гармоник	<-60 дБн (DC-10 МГц) <-55 дБн (10 МГц - 80 МГц) <-50 дБн (80 МГц - 100 МГц) <-45 дБн (≥120 МГц)
Общие гармонические искажения	<0.1%
Прямоугольный сигнал
Время нарастания / спада	≤ 8 нс
Выброс	≤ 5 %
Коэф. заполнения	0,1% ~ 99,9% (мин. длительность 10 нс)
Треугольный сигнал
Симмметрия	0 ~ 100%
Импульсный сигнал
Длительность	10 нс ~ 99999 с
Время нарастания / спада	≥ 8 нс
Пользовательская (произвольная) форма
Количество точек участвующих в формировании сигнала	от 6 до 1 М точек
Вертикальное разрешение	14 бит
Частота дискретизации	1 мквыб/сек...125 Мвыб/сек, разрешение 1 мквыб/сек
Амплитуда
Амплитуда (50 Ом)	1 мВп-п -10 Вп-п (≤40 МГц) 1 мВп-п - 5 Вп-п (40 МГц~80 МГц)
Амплитуда (выс. импеданс)	2 мВп-п -20 Вп-п (≤40 МГц) 2 мВп-п - 10 Вп-п (40 МГц~80 МГц)
Вертикальное разрешение	1 мВп-п или 3 бит
Точность	±(1 %+2 мВп-п)
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп)	±0.2 дБ (<5 МГц) ±0.3 дБ (5 МГц ~ 20 МГц) ±0.5 дБ (20 МГц ~ 120 МГц) ±1.0 дБ (≥ 120 МГц)
DC смещение
Диапазон (DC)	±5 В (50 Ом) ±10 В (высокий импеданс)
Погрешность	± (1%+2 мВ+0,5% ампл.)
Разрешение	0,1 мВdc ~ 2 мВdc
AM Модуляция
Несущая	синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц)
Коэффициент модуляции	0% ~ 120%
ЧМ Модуляция
Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)
ФМ Модуляция
Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)
Девиация	0 ~ 360°
Частотная, фазовая и амплитудная манипуляция
Тип	FSK, 3FSK, 4FSK - частотная PSK, QPSK - фазовая ASK, OSK - амплитудная
Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний / Внешний
Частота скачка	1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK)
Диапазон	1 мГц ~ 1 МГц
SUM модуляция
Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц)
Коэффициент модуляции	0% ~ 100%
ШИМ модуляция
Частота	1 мГц ~ 100 кГц
Несущая	импульсный
Источник	Внутренний / Внешний
Девиация	0% ~ 99%
Режим свипирования (качания)
Время свипирования	10 мс ~ 300 с
Закон	линейный / логарифмический
Направление	Вверх/Вниз
Время задержки, шага	0 ~ 300 с
Источник запуска	Ручной, внешний, внутренний
Режим пачек импульсов
Форма	синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период	1 мкс ~ 500 с
Тип	Количество импульсов: 1 ~ 1 000 000
Начальная / Конечная фаза	0° ~ 360°
Источник запуска	Ручной, внешний, внутренний
Вход запуска и модуляции
Уровень	TTL
Входной импеданс	> 10 К номинальный
Тип разъема	>BNC
Выход синхроимпульса (Sync )
Уровень	>TTL
Длительность	>< 20 нс (типичное)
Входной импеданс	>50 Ом (типичное)
Тип разъема	>BNC
Частотомер
Частотный диапазон	>Один канал: 100 мГц ~ 350 МГц
Разрешение по частоте	>7 разрядов/с
Длительность импульса и коэффициент заполнения	>100 нс ~ 20 с
Измерение коэф. заполнения	>1% ~ 99%
Основные характеристики
Тип дисплея	Жидкокристаллический, 4.3" TFT, 480 х 272
Питание	100~240 В АСскз, 45~65 Гц
Интерфейс	USB устройство, USB host, LAN
Потребляемая мощность	не более 30 Вт
Габаритные размеры	322 х 256 х 102 мм
Вес	3 кг

Комплектация

Генератор сигналов Актаком AWG-4123
Шнур питания
Руководство по эксплуатации
